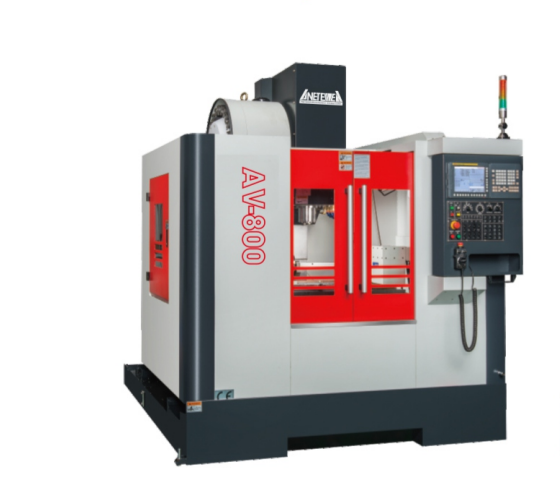

針對不同種類的立式加工中心型號，對刀是開工前不可或缺的一個步驟。其目的是確定程序、原點在加工中心坐標軸中的位置,對刀點設置在夾具上或加工中心上,對刀時應使對刀點與刀位點重合。

現在我們知道對刀的原理后,接下來就來看看在江蘇羿科工業自動化科技有限公司里它的具體操作步驟吧。

一、依次打開加工中心電源和數控系統電源,然后打開設備的急停開關,防止意外事故發生。

二、主軸轉速的設定，把工作狀態設置為MDI。MDI是英文manual data input縮寫。是手動輸入數據的意思。在MDI操作模式下,可以輸入一些簡短的程序指令,按下起動鍵就可以執行命令進行簡單的工序,非常適合對刀操作。手動模式一般可以配合找正、對刀、檢測等工作。

三、開始對刀-建立工件坐標系，一般情況下工件坐標系原點建立在工件右端面的中心,選擇手輪方式進行對刀。先讓X軸進行旋轉,然后分別選擇X軸和Z軸負向移動至靠近右端面;

對Z原點:分別選擇X軸、Z軸并移動使刀尖輕碰右端面,并用很小的切削量切平端面后,沿正X方向退出,主軸停止。

注意X軸方向的預留加工余量。在手動數據輸入方式中,按下OFFSET按鍵,然后光標移到與程序?qū)?yīng)的刀補括號里,輸入余量點擊輸入,此時對刀的過程就結束了。
